双箭-跑偏开关

跑偏开关是用于检测带式输送机输送带跑偏量的产品,对于输送带在出现跑偏的情况下起到自动报警和停机的一种安全保护装置。
订购热线:0510-68822322
立即咨询

产品展示

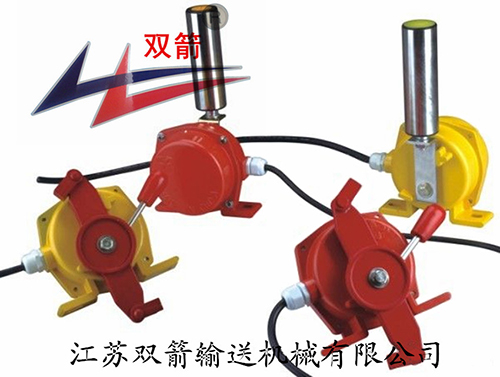

跑偏开关6_副本

产品介绍

一、概述

1、通用的安装动作臂距皮带边缘大约80到150MM。通常安装在皮带两侧距离头部或尾部滚筒0.3到2米的地方。皮带跑偏后,迫使动作臂偏离,触动SPDT报警微动开关。如果继续离到停机角度,触动另一组触点,输送机就会保护性停机。

2、通用的安装设计可使防偏开关随意安装在输送机纵梁顶部或底部。

3、坚固的铸铝外壳,防护标准IP65,特殊的环境可选特殊的表面处理。

4、动作杆轴承额定转速5000转/分,适用于皮带速率小于6.35米/秒。

5、动作杆法向角度调节范围为22.5。

6、法向夹角为10.时报警触点动作,法向夹角为30。时停机触点动作。

7、pk系列两种跑偏开关的工作性能原理相同,都具有两种动作功能,一级动作用于报警,二级动作用于自动停机。

二、用途

该装置用于常规皮带输送机;地下、索道支撑皮带输送机;轮船装卸系统;堆垛/取料输送机;倾斜和梭式输送机;起重机、挖掘机、起重臂限位;裙边给料机/输送机;重型开关检测胶带的跑偏量,是实现胶带机控制的自动报警和停机的保护装置。

三、技术参数

开关触点的额定值:2个SPDT(单刀双掷)

开关:16A/250V/AC二常开二常闭自清洁触点,供报警;停机用。

法向报警角度:在偏离垂直方向22.5度可调

导线开孔:3/4”-14NPT。双导线孔设计。

通讯接口:RS-485地址编码终端器(用户选配)

通讯距离:双绞线1.2公里,光缆50公里

外壳:铸铝防风雨外壳
            防护等级:IP65

作用力:5磅

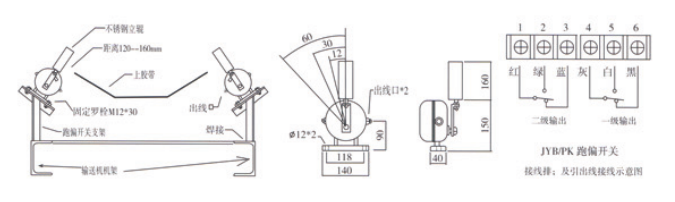

四、安装与接线图

QQ图片20160425125411
